- Spolehlivé podávání po jednom kusu — pryžová kolečka s jemným nastavením na levé i pravé straně oddělí vždy jen jeden kus
- Tři šířkové verze: 250, 400 a 500 mm — produkty od 60 × 60 mm do 500 × 300 mm, tloušťka 0,2–10 mm
- Prodloužené verze L a XL — pro velmi dlouhé produkty a více tiskáren nebo etiketovacích hlav
- Rychlost podávání až 70 m/min — výkonný krokový motor, rychlost nastavitelná podle produktu
- Dlouhá autonomie — zásobník o výšce 300 mm s hlídáním minimální zásoby
- Tisk i etiketování v jednom kroku — inkjetový tisk HP do výšky 12,7 mm, etiketovačka a sběrač hotových kusů
- Paměť na 40 formátů — 40 uložených pracovních nastavení pro rychlou změnu produktu
- Kontinuální i dávkový režim — plynulé podávání i podávání nastaveného počtu kusů na povel

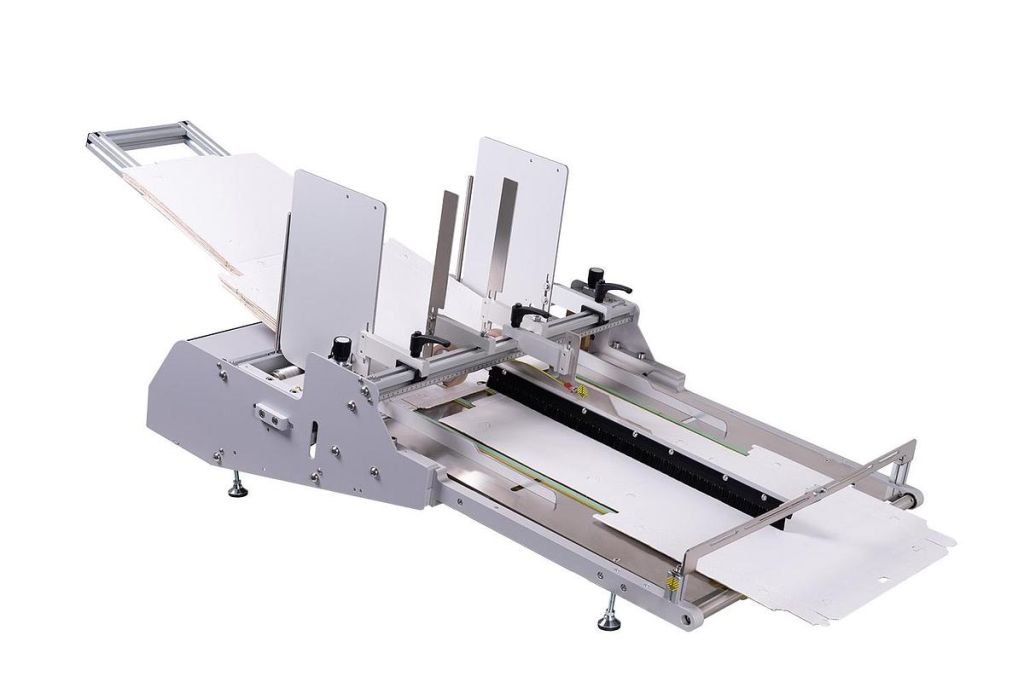

Délka produktu může být u všech verzí 60–300 mm a tloušťka 0,2–10 mm. Každou šířkovou verzi lze objednat ve třech délkách stroje: základní (840 mm), L (1 120 mm) a XL (1 470 mm). Delší verze L a XL umožňují zpracovat velmi dlouhé produkty nebo za podavač zařadit několik tiskáren a etiketovacích hlav.
Řešení na míru
Každá výroba je jiná, a proto WR FEEDER nedodáváme jen jako samostatný stroj, ale také jako součást řešení navrženého přímo pro vaši aplikaci. Podavač umíme doplnit o tiskárnu pro tisk data, šarže nebo čárových kódů, o dopravník, etiketovačku, sběrač hotových kusů či signalizační sloupek a celou sestavu propojit s vaší linkou. Pro delší autonomii lze zvýšit i kapacitu zásobníku.
Pro naše zákazníky řešíme kompletní aplikace, při kterých se podávají a dále zpracovávají ploché výrobky — kartičky, blistry, krabičky a jejich přířezy, sáčky, obálky, letáky i další produkty. Popište nám, co potřebujete podávat, potisknout nebo označit, a my vám navrhneme řešení přesně na míru.
Ovládání a propojení s linkou
Podavač řídí mikroprocesor. Obsluha nastavuje všechny parametry na ovládacím panelu s dvouřádkovým LCD displejem (2 × 20 znaků) a 7 tlačítky: rychlost podávání, počet kusů, zpoždění startu, zastavení i tisku a počítadlo. Do paměti lze uložit až 40 pojmenovaných formátů, takže přestavení na jiný produkt je otázkou chvíle. Nastavení je rozdělené do uživatelské, údržbové a konfigurační úrovně, aby obsluha měnila jen to, co potřebuje.
Na čelní straně podavače jsou konektory pro tiskárnu, etiketovačku a sběrač, vstupy pro externí start a stop, výstup alarmu a vstup pro nouzové zastavení. Díky tomu se WR FEEDER snadno začlení do automatizované linky, ale může pracovat i samostatně na pracovním stole.
Systém WR FEEDER obsahuje:
Podavač WR FEEDER ve zvolené šířkové a délkové verzi Napájecí kabel Sadu nářadí (imbusové klíče, křížový šroubovák) a čisticí prostředek Návod k obsluze a údržbě
Podavač se spouští tlačítkem na ovládacím panelu nebo externím signálem a zastavit ho lze stejně tak. Počítadlo eviduje počet podaných kusů v aktuální výrobě i celkově za dobu životnosti stroje.
Tisk na podávané produkty

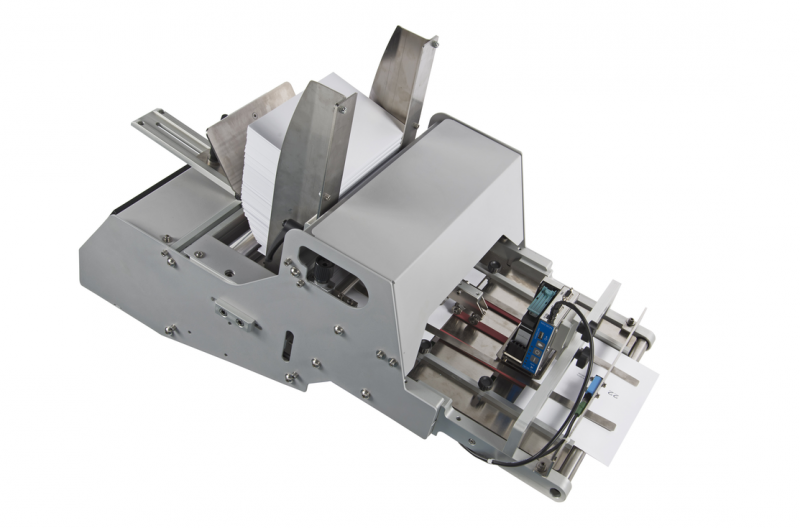

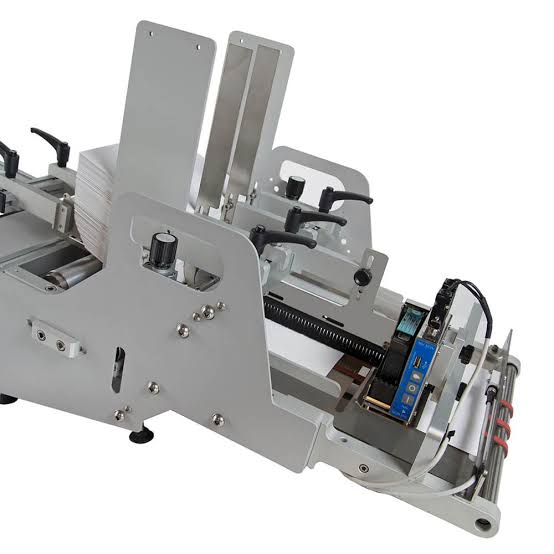

WR FEEDER lze vybavit inkjetovou tiskárnou s technologií HP pro tisk proměnných údajů — data, času, čárových kódů a textů do výšky 12,7 mm v rozlišení 300 dpi. Tisk probíhá za pohybu produktu; podavač dává tiskárně startovací signál s nastavitelným zpožděním, takže potisk je na každém kusu na stejném místě. Pokud tiskárna nahlásí chybu, podavač se zastaví a na displeji zobrazí chybové hlášení. Na prodloužené verze L a XL lze umístit i více tiskáren za sebou.
Etiketování — WR FEEDER LABEL
WR FEEDER LABEL je sestava podavače s etiketovačkou pro podávání a etiketování kartonů a sáčků rychlostí až 40 m/min. Enkodér synchronizuje rychlost odvíjení etiket s rychlostí podávání, takže etikety sedí přesně na místě při jakékoli rychlosti. Hotové kusy se ukládají do sběrače s ručním nastavením výšky nebo s motorickým spouštěním, jehož průběh lze naprogramovat.
Tři šířky a dvě prodloužené verze
Všechny verze mají stejnou konstrukci i ovládání a liší se maximální šířkou produktu a rychlostí:
WR FEEDER 250 — produkty šířky 60–250 mm, rychlost až 70 m/min — nejrychlejší verze pro menší archy, kartičky a sáčky WR FEEDER 400 — produkty šířky 60–400 mm, rychlost až 50 m/min WR FEEDER 500 — produkty šířky 60–500 mm, rychlost až 40 m/min — pro největší formáty, například složky nebo velké přířezy
Jak WR FEEDER funguje

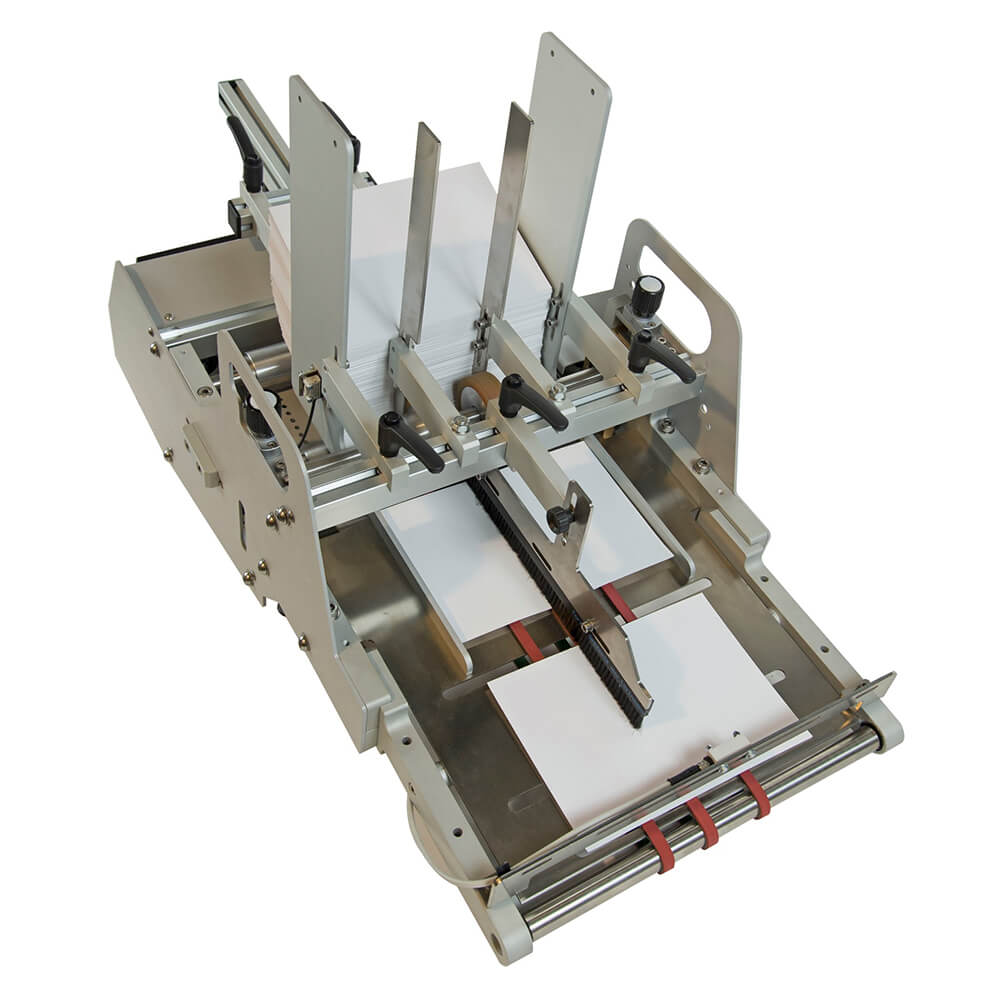

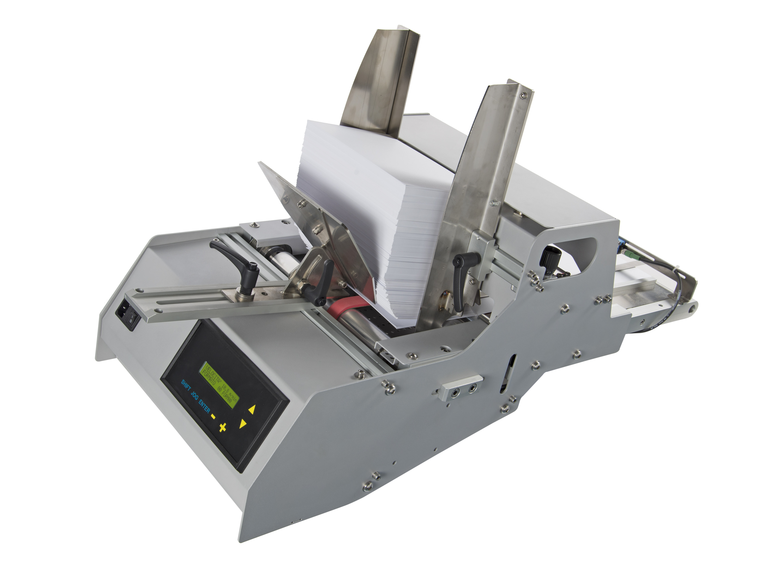

Produkty se vloží na stoh do zásobníku. Podávací pásy pod stohem posouvají spodní kus dopředu, kde ho pryžová odebírací kolečka oddělí od zbytku stohu. Výšku koleček nastavíte mikrometrickými šrouby na obou stranách přesně podle tloušťky produktu, takže pod nimi projde vždy jen jeden kus. Boční vodítka se nastavují podle šířky produktu a zadní doraz podle jeho délky. Podpěra stohu snižuje tlak produktů na podávací pásy, aby se spodní kus odděloval spolehlivě.
Za odebíracím místem hlídá fotobuňka průchod každého kusu a zastaví ho v přesné poloze — například pod tiskovou hlavou nebo u etiketovačky. Druhá fotobuňka v zásobníku hlídá minimální zásobu: když produkty docházejí, podavač ohlásí alarm, případně se zastaví po nastaveném počtu kusů, takže linka nikdy nejede naprázdno. Stav podavače, konec výroby i důvod zastavení, například prázdný zásobník nebo zaseknutý produkt, se zobrazí na displeji.
Režimy podávání
Dávkový režim — na stisk tlačítka nebo externí signál podá podavač nastavený počet kusů a zastaví se Kontinuální režim — podává plynule, dokud se zásobník nevyprázdní nebo nepřijde signál k zastavení Režim dávkovače — další kus podá, jakmile předchozí projde fotobuňkou Režim sérií — podá daný počet kusů v nastaveném počtu sérií, mezi sériemi může dělat pauzu Synchronizace s etiketovačkou — počká na signál dokončení od etiketovací hlavy, než podá další kus Synchronizace s dopravníkem — podle signálu enkodéru dopravníku přizpůsobí zpoždění i rychlost podávání rychlosti linky
