Eidos XTOXL.20/40/60

EIDOS XTOXL.20/40/60 je termotransferová tiskárna pro krokový (přerušovaný) tisk s rozšířenou tiskovou plochou, určená pro potisk stojící obalové fólie ve výrobních a balicích linkách. Kromě obalových fólií ji lze využít i pro tisk na blistrová balení nebo v kombinaci s aplikátorem etiket NOVEXX Solutions XLS.

Tiskárna se volí podle dvou nezávislých parametrů: šířky tiskové hlavy (107, 128 nebo 160 mm) a délky tisku (200, 400 nebo 600 mm). Je ideální pro aplikace v potravinářství, farmacii, péči o tělo, mlékárenství, automobilovém průmyslu a dalších odvětvích, kde je potřeba tisknout širší a/nebo delší tiskové zprávy než u základního modelu XTOXL.IE.

Odeslat poptávku
  • Základní informace
  • Technické parametry
  • Ke stažení
  • Krokový (přerušovaný) tisk — tiskne během zastavení obalové fólie, ideální pro krokové balicí stroje
  • Tisková plocha až 160 × 600 mm — nezávisle volitelná šířka hlavy i délka tisku, viz sekce níže
  • Rozlišení 300 dpi (12 bodů/mm) — ostrý tisk textu, čárových kódů i log
  • Rychlost tisku až 600 mm/s — v rámci bezpečného pracovního prostoru standardně 300 mm/s
  • Beznástrojová výměna tiskové hlavy — během několika sekund díky Quickhead X-Change
  • Funkce úspory pásky — spotřebuje se jen páska potřebná pro tisk, méně odpadu a nižší náklady

Tři šířky tiskové hlavy — důležité pro výběr produktu

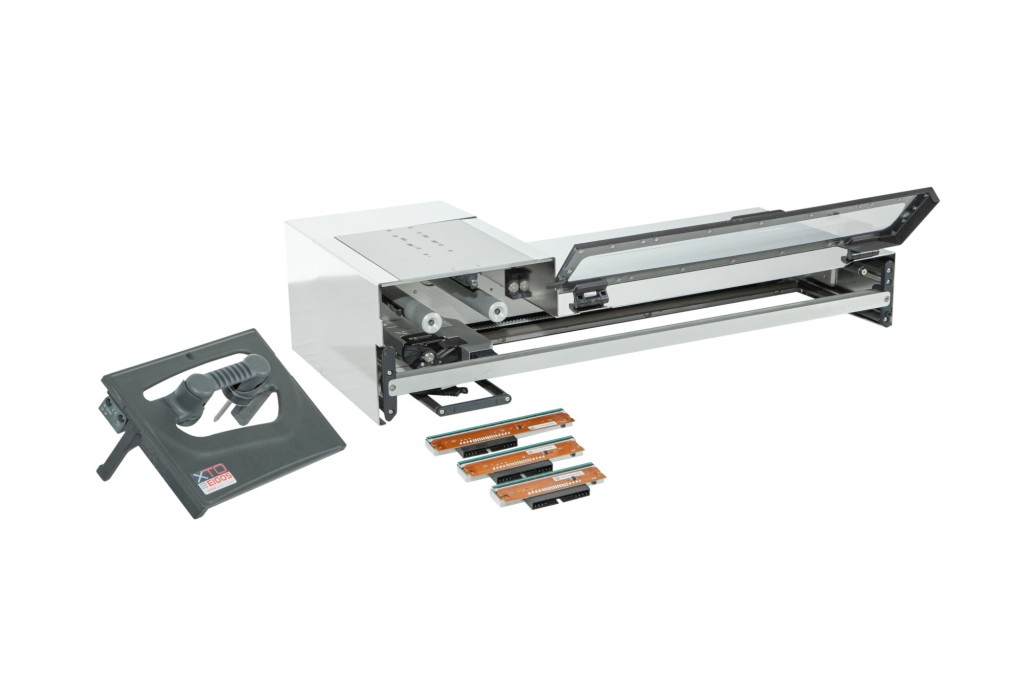

EIDOS XTOXL.20/40/60 se nevyrábí jen v jedné šířce. Tisková hlava je vyměnitelná bez nářadí (magnetický systém Quickhead X-Change) a je k dispozici ve třech šířkách — zákazník si při objednávce vybírá, kterou variantu chce:

  • Šířka hlavy 107 mm (4") — tisková plocha 107 × 200 / 107 × 400 / 107 × 600 mm dle zvolené délky
  • Šířka hlavy 128 mm (5") — tisková plocha 128 × 200 / 128 × 400 / 128 × 600 mm dle zvolené délky
  • Šířka hlavy 160 mm (6") — tisková plocha 160 × 200 / 160 × 400 / 160 × 600 mm dle zvolené délky

Modulární konstrukce

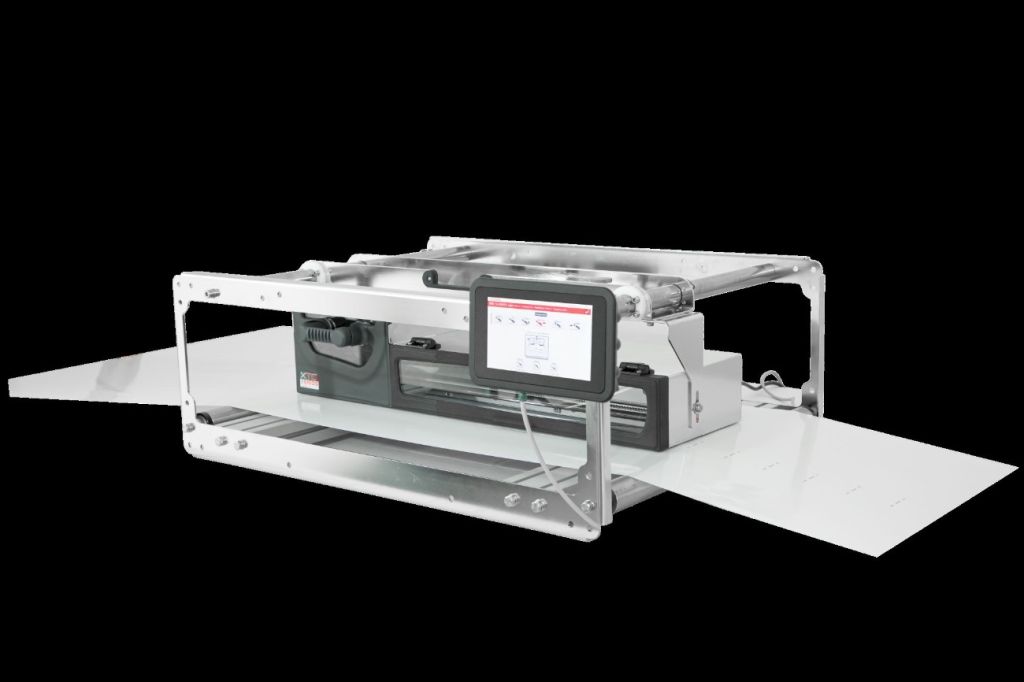

XTOXL.20/40/60 se skládá z tiskové jednotky, samostatného napájecího zdroje a samostatného HMI displeje. Lze jej proto snadno integrovat do stávajícího balicího stroje a využít i jeho stávající napájení nebo displej.

Quickhead X-Change Magnetic

Výměna tiskové hlavy probíhá bez použití nářadí během několika sekund díky magnetickému systému — stejnou tiskárnu lze přezbrojit na jinou šířku hlavy podle potřeby aplikace.

Smart Access — vzdálená správa

Tiskárnu lze ovládat na dálku přes webový prohlížeč z libovolného počítače, mobilního zařízení nebo volitelného panelového počítače. To umožňuje vzdálenou diagnostiku, nastavení i údržbu.

Snadná údržba a čištění

Veškeré opotřebitelné díly, jako je tisková hlava či tisková deska, lze vyměnit bez nářadí a bez nutnosti demontovat tiskovou jednotku z výrobní linky.

Ovládání

7" barevný TFT kapacitní dotykový displej s intuitivním uživatelským rozhraním, přehledem stavu stroje, WYSIWYG náhledem rozvržení tisku, diagnostikou a podporou více jazyků.

Systém tisku obsahuje:

  • Tisková jednotka XTOXL.20/40/60 (dle zvolené šířky hlavy a délky tisku)
  • Řídicí jednotka / HMI se 7" dotykovým displejem
  • Napájecí zdroj

Režim tisku

  • Krokový (intermittent)

Technologie

  • Termotransfer

Rozlišení

  • 300 dpi (12 bodů/mm)

Tisková hlava — na výběr 3 šířky

  • 107 mm (4"), 128 mm (5") nebo 160 mm (6") — magnetická výměna Quickhead X-Change

Rychlost

  • 300 mm/s v rámci bezpečného pracovního prostoru
  • až 600 mm/s (nutná kontrola proveditelnosti pro konkrétní aplikaci)

Rychlost tisku podle délky

  • verze 20 (200 mm): až 45 výtisků/min
  • verze 40 (400 mm): až 25 výtisků/min
  • verze 60 (600 mm): až 18 výtisků/min

Maximální tisková plocha (šířka × délka)

  • 107 / 128 / 160 mm × 200 mm
  • 107 / 128 / 160 mm × 400 mm
  • 107 / 128 / 160 mm × 600 mm

Páska

  • Délka 1 200 m, 1" plastové jádro, max. průměr role 110 mm
  • Funkce uložení (úspory) pásky
  • Vlastnosti: vosková pryskyřice, pryskyřice

Písma a data

  • Písma: TrueType (Windows), interní formát Arial, různé výšky a tvary, Unicode a UTF-8
  • Čárové kódy: 1D a 2D, Data Matrix, QR kód, GS1 DataBar, PDF417
  • Loga: BMP, JPG, TIFF, PNG, GIF, PCX
  • Kódy: datové kódy, sériová čísla, výrobní kódy a další

Software

  • EIDOS EasyCode (návrh štítků), programovací jazyk tiskárny

Řídicí jednotka / HMI

  • 7" barevný TFT kapacitní dotykový displej, napájení přes Ethernet
  • Rozměry: 215 × 133 × 33 mm
  • Délka kabelu k tiskárně: 1,5 m

Konektivita

  • Signálové rozhraní: 25pinový D-sub konektor pro I/O připojení k balicímu stroji
  • Datové rozhraní: Ethernet 10/100, 2× USB 2.0 host, RS232 (9pin, 115 200 baud)

Napájení

  • 48 Vdc – 320 W (tisková jednotka; napájecí zdroj 85–265 V AC / 50–60 Hz dodáván samostatně)

Rozměry tiskárny podle délky (Š×V×D)

  • verze 200 mm: 337 × 178 × 333,5 mm
  • verze 400 mm: 337 × 178 × 541 mm
  • verze 600 mm: 337 × 178 × 736 mm

Provozní prostředí

  • Teplota 5–40 °C, vlhkost 10–60 % bez kondenzace

Volitelně

  • Napájecí jednotka s krytím IP65
  • Různé montážní držáky pro integraci do balicích strojů
  • Webové uživatelské rozhraní (HMI, PC nebo mobilní zařízení)
  • Provedení LH nebo RH podle uspořádání linky
