GIUGNI Miniflex

• In-line integrace do výrobní linky — jednotka se zabuduje přímo do vaší stávající linky, bez nutnosti samostatného tiskového kroku
• Motorizované i pasivní (web-driven) provedení — u vyšších modelů bezpřevodovkový pohon se dvěma bezkartáčovými motory (tiskový a anilox váleček zvlášť) pro maximální přesnost
• Flexibilní volba inkoustu — kompatibilní s vodou, rozpouštědlovými i UV inkousty dle modelu
• Přesné řízení registru — kontinuální i kontinuální+značkovací režim s řízením os pro tisk v přesném registru
• Rychlá výměna klišé — tisková role s laserovaným pryžovým rukávem (sleeve), rychlá výměna bez odstavení linky na dlouho
• Široká škála modelů — od malých kompaktních jednotek po velkoformátové a ultrarychlé varianty

Technologie a konstrukce

Tisková jednotka Miniflex® pracuje na principu flexotisku s inkoustovacím systémem tvořeným raklovou (doctor blade) komorou a laserovaným keramickým anilox válečkem — řešení vhodné zejména pro viskóznější UV inkousty, ale používané i pro vodou a rozpouštědlově ředěné inkousty. Tisková role je tvořena vzduchovým trnem, na který se nasazuje laserovaný pryžový rukáv (sleeve) s motivem.

Motorizované vs. pasivní provedení

U motorizovaných (gearless) modelů zajišťují pohyb tiskového a anilox válečku dva samostatné bezkartáčové elektromotory řízené elektro-pneumatickou logikou s řízením os — to umožňuje tisk v přesném registru i při korekcích za chodu. U pasivních („web-driven“ nebo „friction-driven“) modelů je tisková jednotka tažena pohybem materiálu bez vlastního pohonu — jednodušší a levnější řešení pro aplikace, kde není potřeba servo přesnost.

Modely se vybírají na míru

Konkrétní model Miniflex® se volí podle šířky tisku, rastru (délky tiskového obrazce), požadované rychlosti, počtu barev a typu materiálu/inkoustu. Pro ilustraci škály — několik příkladů z nabídky:

• Miniflex® 390 — kompaktní jednotka pro malé formáty, šířka tisku 50–250 mm, rychlost do 250 m/min
• Miniflex® 512 — univerzální středně velký formát, šířka tisku do 400 mm, rychlost do 250 m/min
• Miniflex® 528 — vysokorychlostní model, šířka tisku 100–400 mm, rychlost až 700 m/min, vhodný pro UV inkousty
• Miniflex® 540 — ultrarychlý pasivní model, šířka tisku 200 mm, rychlost až 1000 m/min
• Miniflex® 578 — velkoformátový model, šířka tisku 150–1000 mm, rychlost až 650 m/min

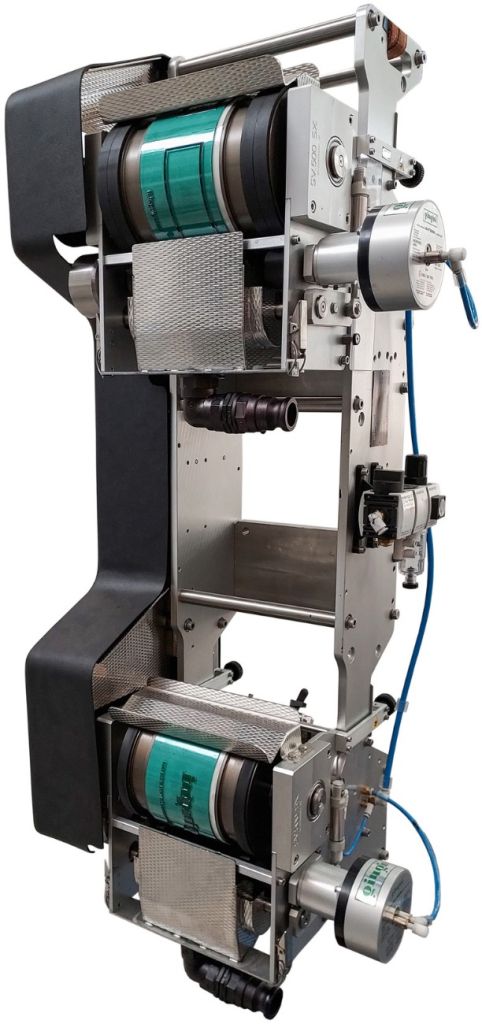

• Miniflex® 585 — dvoubarevná varianta, šířka tisku 100 mm, rychlost do 150 m/min, pasivní pohon

Tisková technologie

• Flexotisk — in-line tisková jednotka
• Inkoustovací systém: raklová (doctor blade) komora s laserovaným keramickým anilox válečkem
• Tisková role: vzduchový trn s laserovaným pryžovým rukávem (sleeve)

Rozsah parametrů napříč řadou

• Tisková šířka: cca 50–1000 mm (dle modelu)
• Tiskový rastr (repeat): cca 230–1200 mm (dle modelu)
• Rychlost tisku: cca 50–1000 m/min (dle modelu)
• Počet barev: 1, u vybraných modelů 2
• Typ inkoustu: voda, rozpouštědlový nebo UV (dle modelu)
• Pohon: motorizovaný (gearless, bezkartáčové motory) nebo pasivní (web-driven / friction-driven)
• Režim tisku: kontinuální, nebo kontinuální + značkovací (tisk v registru)

Přehled vybraných modelů

• Miniflex® 390 — 1 barva, šířka tisku 50–250 mm, rastr 300–1000 mm, rychlost do 250 m/min
• Miniflex® 512 — 1 barva, šířka tisku max. 400 mm, rastr 380–700 mm, rychlost do 250 m/min
• Miniflex® 528 — 1 barva, šířka tisku 100–400 mm, rastr 500 mm, rychlost do 700 m/min
• Miniflex® 540 — 1 barva, šířka tisku 200 mm, rastr 500 mm, rychlost do 1000 m/min, pasivní pohon
• Miniflex® 578 — 1 barva, šířka tisku 150–1000 mm, rastr 350–1000 mm, rychlost do 650 m/min
• Miniflex® 585 — 2 barvy, šířka tisku 100 mm, rastr 500 mm, rychlost do 150 m/min, pasivní pohon
