- Modulární print & apply systém — jedna tisková jednotka PTS a čtyři typy aplikátorů podle aplikace
- Tři šířky tisku — tiskové hlavy 4", 5" a 6" (107, 128 a 160 mm), 300 dpi, výměna bez nářadí během několika sekund
- Rychlost tisku až 1 000 mm/s — na plastové etikety se 4" hlavou, na papírové až 600 mm/s
- Plně elektrická tiskárna — tisková hlava se pohybuje servomotorem, tiskárna nepotřebuje stlačený vzduch
- Etiketování palet, kartonů a krabic — na bok, čelo i zadní stranu, za klidu i za pohybu
- Výměna elektroniky bez odstávky — elektroniku lze vyměnit za chodu, bez zastavení linky
- Ovládání odkudkoli — dálkové ovládání přes webový prohlížeč z PC i mobilu nebo 7" dotykový panel, rozhraní i v češtině
- Snadné napojení na linku — Ethernet, Wi-Fi, RS232, USB, digitální I/O, CAN Bus, soubory ZPL z běžných programů pro tvorbu etiket

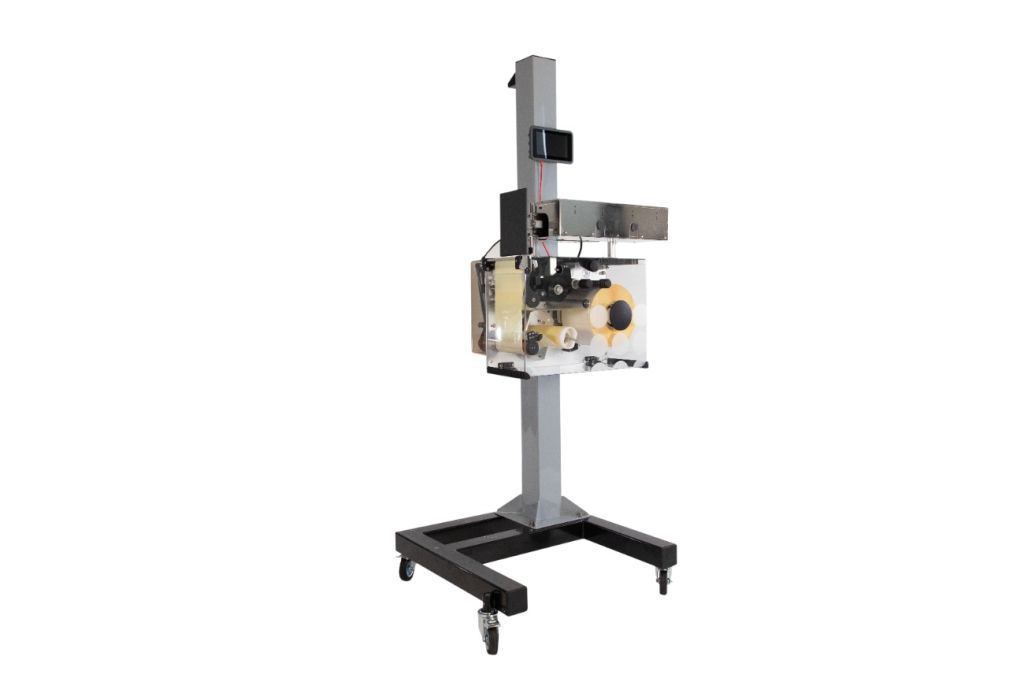

Jedna tiskárna, čtyři typy aplikátorů
Systém EIDOS PTS se skládá ze dvou hlavních částí: tiskové jednotky PTS, která etiketu potiskne, a aplikátoru, který ji přenese na výrobek. Tisková jednotka je pro všechny aplikátory stejná. Aplikátor se volí podle toho, na co a jak se etiketuje: zda výrobek stojí, nebo jede, zda jde o paletu, nebo krabici, na kolik stran se lepí, jak velká je etiketa a kolik je na lince místa mezi paletami.
Tiskárna se dodává v levém (LH) a pravém (RH) provedení a aplikátor lze podle typu namontovat pod nebo nad tiskovou jednotku. Systém tak lze umístit na kteroukoli stranu linky. Rozměry PTS jsou navíc kompatibilní s tiskárnami PRINTESS 4 a PRINTESS 6, takže PTS může nahradit stávající zařízení na lince.

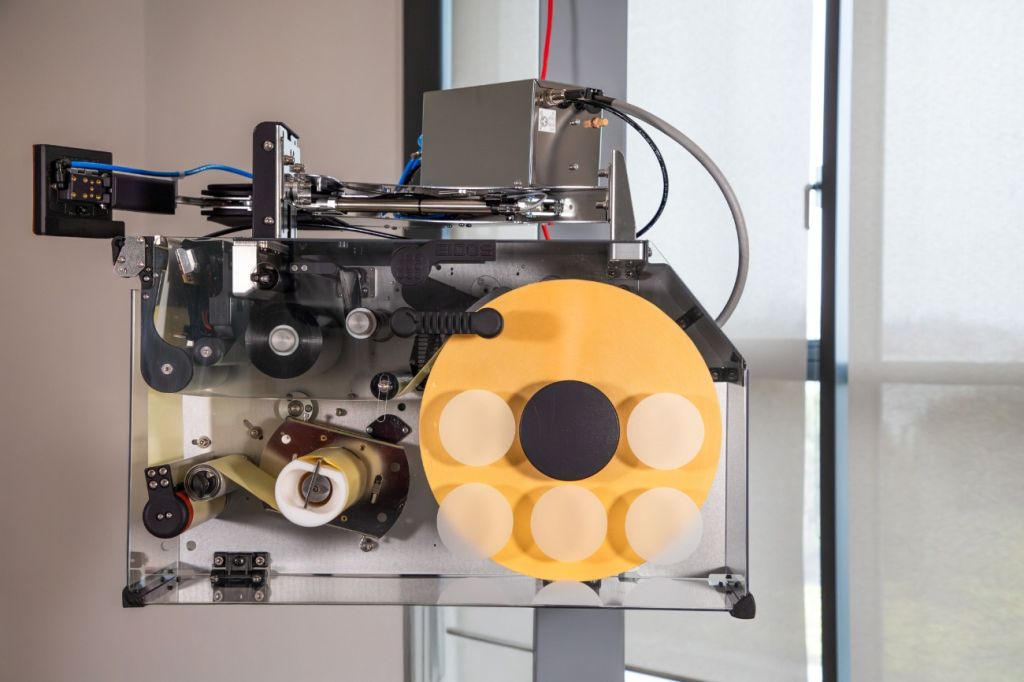

Tisková jednotka PTS — tři šířky tisku
PTS je průmyslová termotransferová tiskárna etiket s tiskovou hlavou typu near edge a rozlišením 300 dpi. Tisková hlava se dodává ve třech šířkách, které určují maximální šířku potisku etikety:
- 4" tisková hlava — šířka tisku 107 mm — pro menší etikety na krabice a kartony, nejvyšší rychlost tisku
- 5" tisková hlava — šířka tisku 128 mm — pro středně velké etikety
- 6" tisková hlava — šířka tisku 160 mm — pro největší etikety, například paletové etikety formátu A5 (150 × 210 mm)
Šířka hlavy se volí podle šířky etikety — hlava musí být alespoň tak široká jako potištěná plocha. Délka etikety může být 5 až 210 mm, delší etikety jsou možné na vyžádání. Díky systému QuickHead X-Changer se hlava mění bez nářadí během několika sekund; drží magneticky s mechanickou pojistkou. Přítlak hlavy na etiketu tiskárna zjistí sama softwarovou kalibrací.

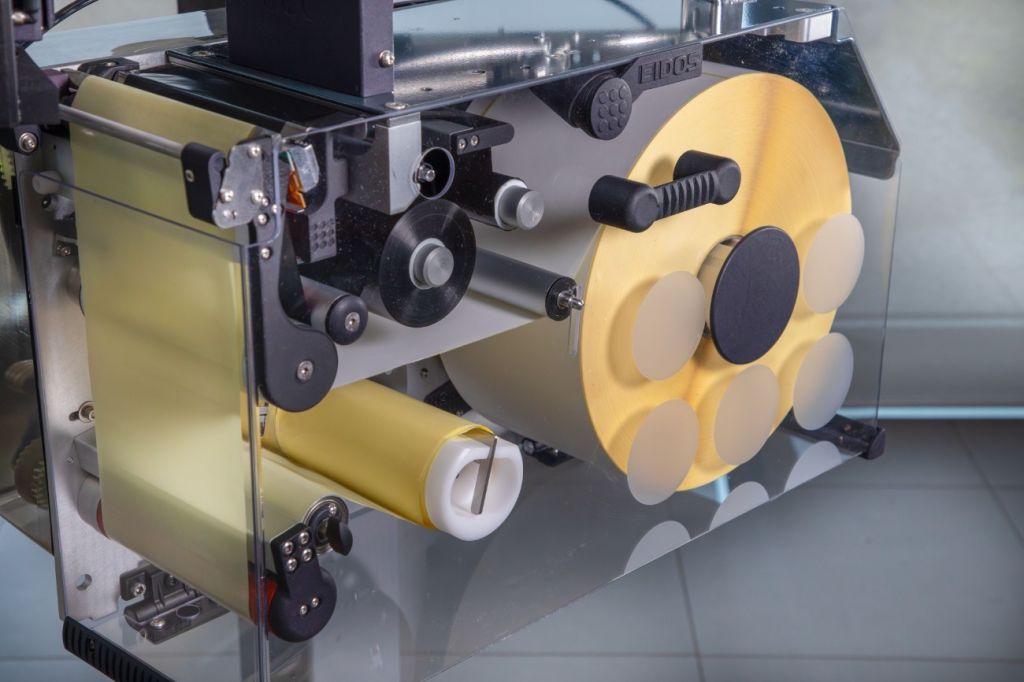

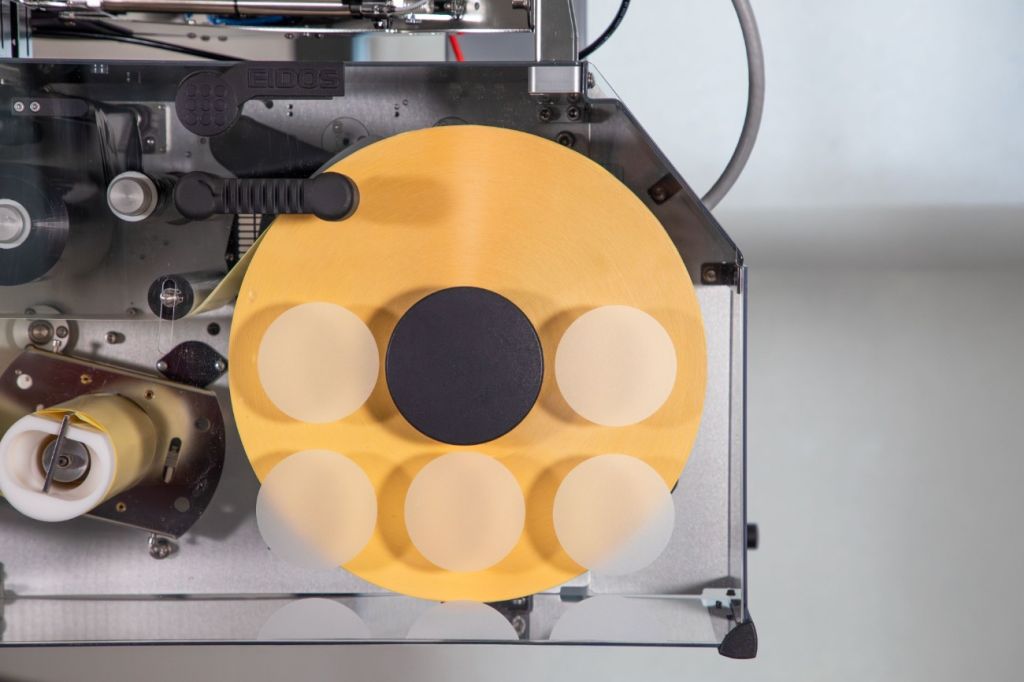

Tiskárna se vyrábí ve dvou velikostech. Standardní PTS pojme roli etiket do průměru 250 mm, větší PTS-XT do průměru 350 mm — hodí se tam, kde chcete měnit role co nejméně často. Páska může mít délku až 1 200 m a funkce úspory pásky patří podle výrobce k nejúčinnějším na trhu. Napínání pásky i etiket řídí bezkartáčové motory.
Technologie, která šetří čas
- Smart X-Motor — tiskovou hlavu nepohání stlačený vzduch, ale servomotor. Pohyb hlavy je přesně řízený, tiskárna je jednodušší a méně náročná na údržbu.
- QuickTronic X-Changer — elektronika je zabudovaná v šasi, ale lze ji vyměnit samostatně a za chodu, bez zastavení linky. Součástí je prediktivní údržba.
- Smart Access — tiskárnu lze ovládat a diagnostikovat na dálku přes webový prohlížeč z PC nebo chytrého telefonu, případně ze 7" dotykového panelu.
- Snadná údržba — elektronické desky, fotobuňka papíru, tisková hlava, tiskový válec i podávací válec se snadno vyměňují; průhledný zadní kryt umožňuje kontrolu motorů, řemenů a elektroniky.
Aplikátory
Všechny aplikátory pracují se stlačeným vzduchem 6 bar a etiketu přenášejí na podložce (padu), ke které je etiketa přisátá podtlakem. U aplikátorů LINEAR, ROTOR a 3-SIDES čidlo podtlaku pozná chybějící etiketu ještě před aplikací. Po dotyku padu s výrobkem běží nastavená doba přítlaku, takže etiketa vždy dobře přilne.

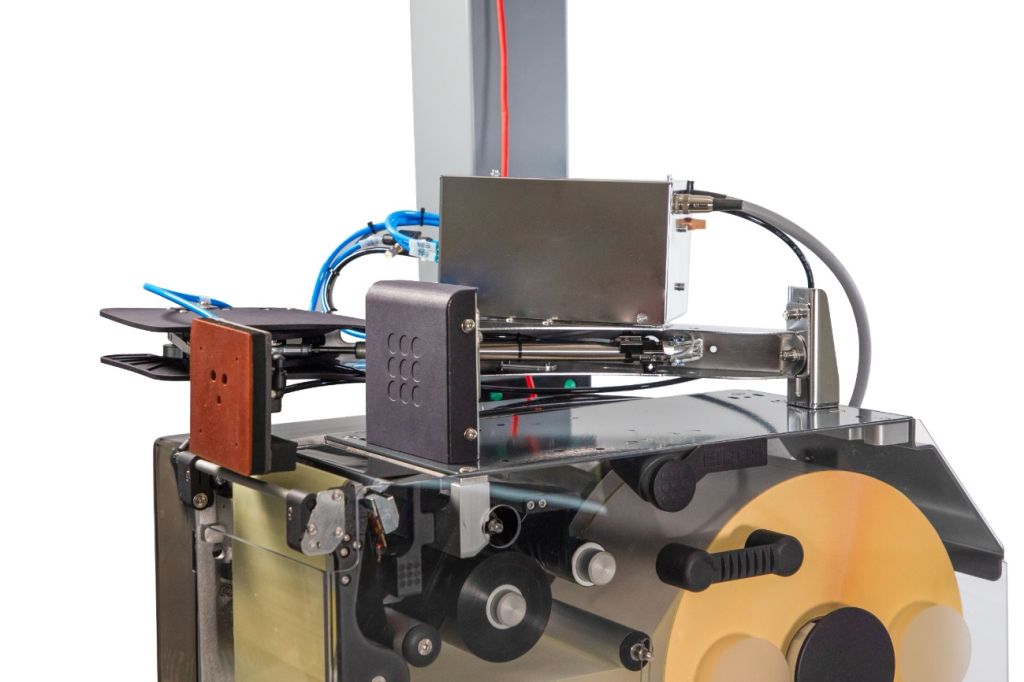

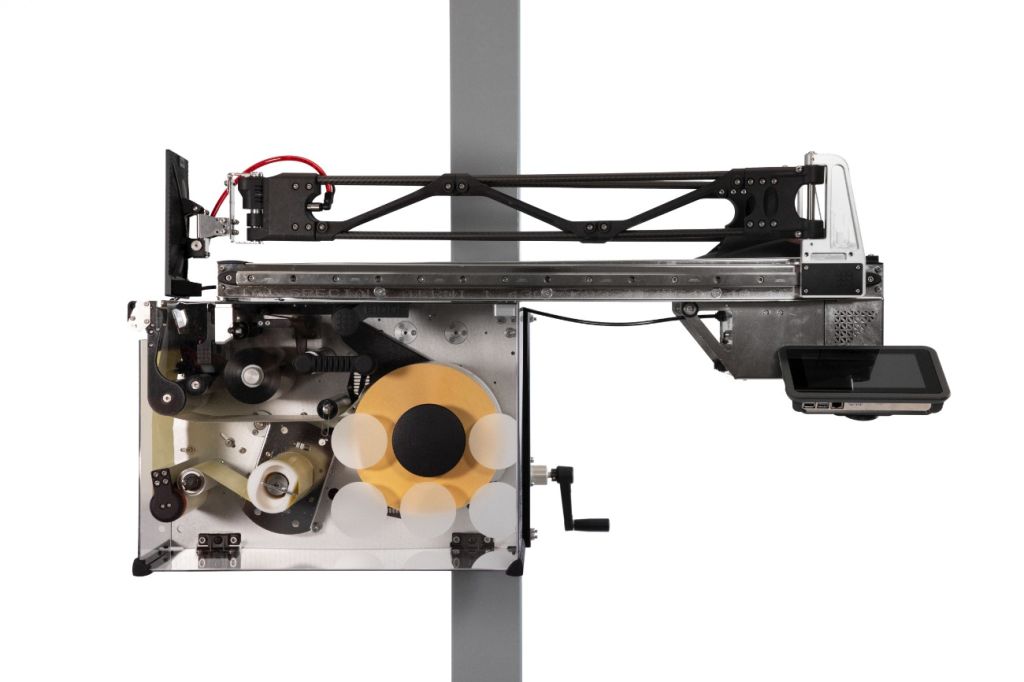

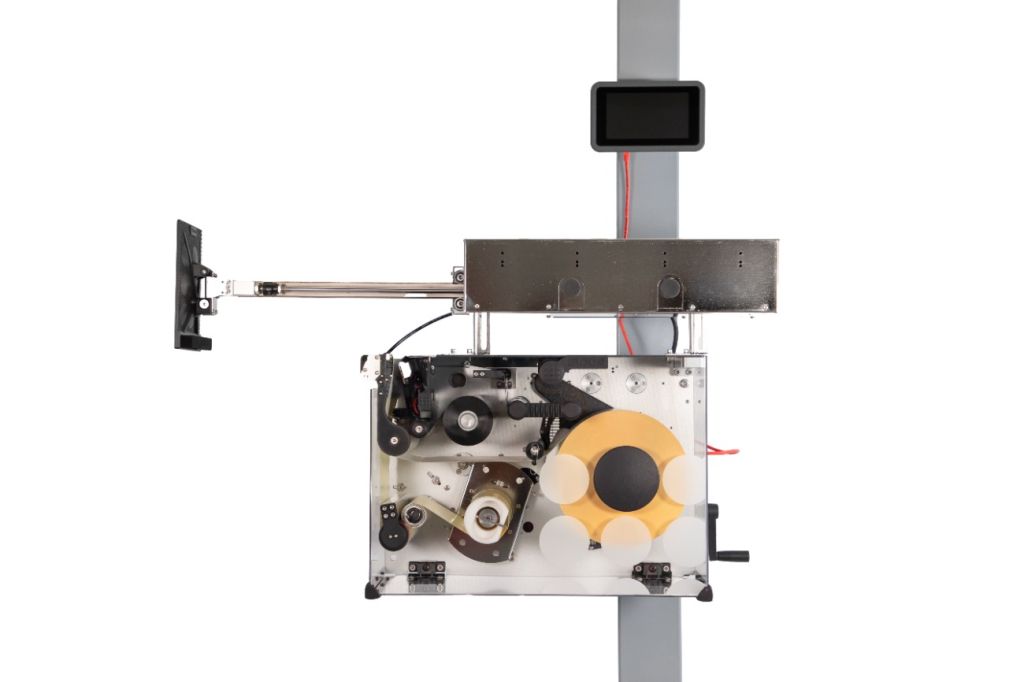

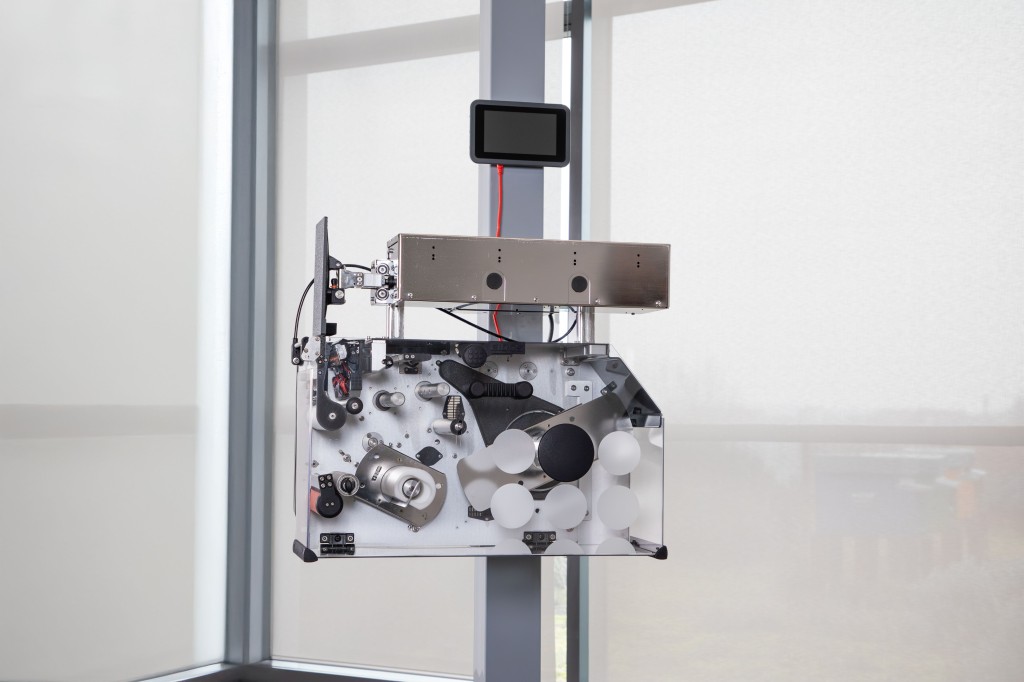

LINEAR — lineární aplikátor pro boky palet a krabic

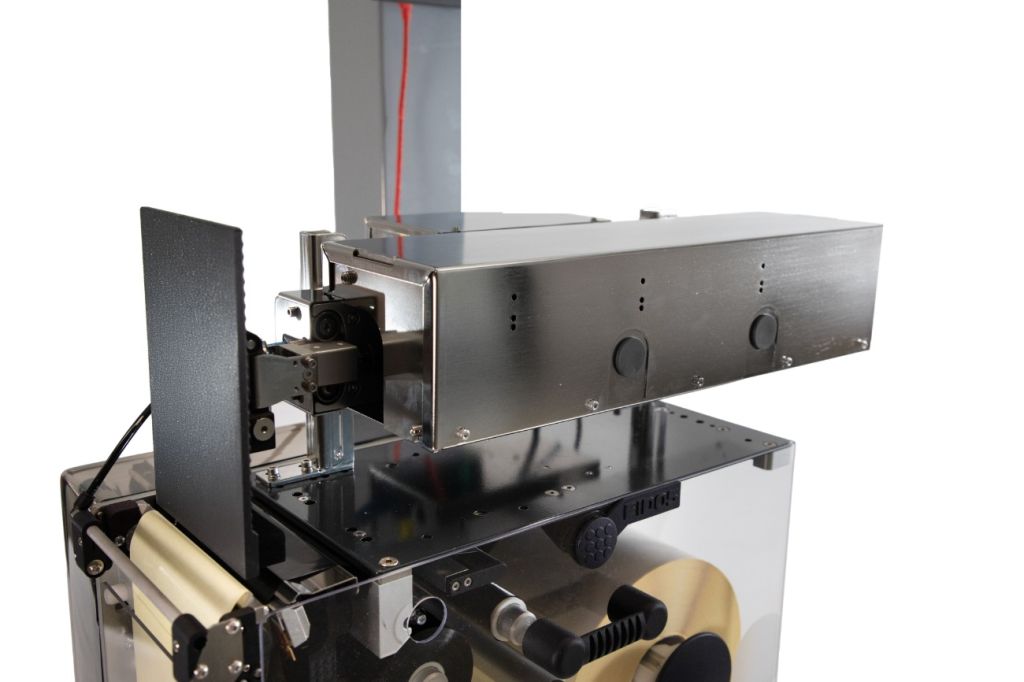

Pad s etiketou vyjíždí přímočaře na pneumatickém válci a přitlačí etiketu na bok palety nebo krabice. Je to jednoduché a robustní řešení pro etiketování jedné strany stojícího výrobku, typicky na konci výrobní nebo balicí linky. Dodává se ve čtyřech délkách zdvihu — Short, Long, Extra-Long a Ultra-Long — podle toho, jak daleko od tiskárny výrobek projíždí. V nabídce je také varianta LINEAR WRAP.
Parametry: zdvih 350 mm (Short), 650 mm (Long), 800 mm (Extra-Long) nebo 1 300 mm (Ultra-Long) · etikety 40 × 140 až 150 × 210 mm · výrobek musí při aplikaci stát · spotřeba vzduchu 5–6 l/cyklus
ROTOR — otočné rameno pro palety a velké krabice
Aplikátor s otočným ramenem (0–110°) etiketuje středně velké a velké palety nebo krabice na čelo a bok, případně na bok a zadní stranu. Paletu je vhodné pro aplikaci zastavit; při pomalém pohybu do 6 m/min lze etiketovat i za jízdy, pokud se etiketa lepí na čelo nebo na bok. Dodává se ve verzi Short a Long podle potřebného dosahu ramene. Etiketa na bok je u verze Short hotová za 2,5 s.
Parametry: etikety 80 × 100 až 160 × 210 mm · dosah ramene 522 mm (Short) nebo 800 mm (Long) + polovina šířky etikety · takt s etiketou A5 vč. tisku: Short — bok 2,5 s, čelo 4 s; Long — bok 3,5 s, čelo 5,5 s · za pohybu do 6 m/min
ROTOR FAST je kompaktní a rychlá varianta s otočným ramenem (0–107°) pro etiketování krabic, které projíždějí po dopravníku rychlostí až 30–36 m/min, nebo stojí. Etiketu nalepí na čelo, zadní stranu nebo bok krabice; výjezd ramene se synchronizuje s příjezdem krabice. Je určená pro menší etikety a má nízkou spotřebu vzduchu.
Parametry: etikety 50 × 50 až 120 × 120 mm · dosah ramene 320 mm + polovina šířky etikety · za pohybu až 30–36 m/min · spotřeba vzduchu 1,5 l/cyklus
3-SIDES — etiketování palety ze tří stran
Aplikátor s otočnou hlavou (±90°) nalepí etikety na čelo, bok i zadní stranu stojící palety nebo krabice. Podle nastavení lepí dvě etikety (bok a zadní strana) nebo tři (čelo, bok a zadní strana). Pad vyjede na pneumatickém válci, natočí se ke správné straně a etiketu přitlačí. Hodí se především pro logistické paletové etikety, které musí být čitelné z více stran, a vystačí s malou mezerou mezi paletami.
Parametry: standardní etiketa A5 (150 × 210 mm), jiné rozměry na vyžádání · zdvih až 800 mm + 150 mm · takt s etiketou A5 vč. tisku: bok 4 s, čelo 7,5 s · min. mezera mezi paletami 500 mm · paleta musí při aplikaci stát

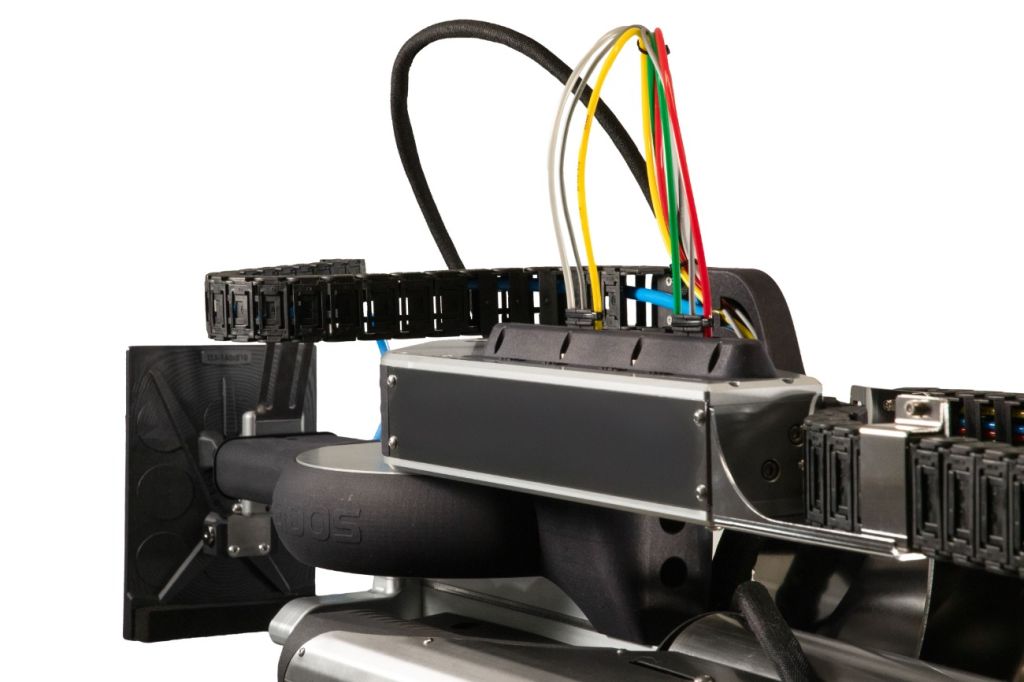

DELTA-V — plně programovatelné etiketování palet
DELTA-V je plně programovatelný aplikátor pro přesné etiketování palet. Pad s etiketou se pohybuje ve vodorovné rovině pomocí servomotorů s uzavřenou smyčkou řízení, takže polohu etikety lze libovolně naprogramovat. Etiketu na bok i na čelo nebo zadní stranu palety nalepí při jediném zastavení palety a mezi paletami mu stačí mezera jen 300 mm.
Polohu etikety lze nastavit automatickou detekcí rohu palety, ručním naučením (pad se přesune rukou do cílové polohy) nebo asistovaně z dotykového panelu. Z PLC lze volit až 4 polohy, přes Ethernet neomezený počet. Pro nepřetržitý provoz lze zapojit dvě tiskárny v režimu master/slave — když je na jedné tiskárně chyba nebo se mění materiál, aplikátor bere etikety z druhé a výroba se nezastaví. Bezpečnost obsluhy zajišťuje detekce překážky, která aplikátor při kontaktu okamžitě zastaví. DELTA-V lze kromě tiskáren PTS napojit i na tiskárny jiných výrobců.
Parametry: etikety 50 × 50 až 210 × 210 mm, standardně A5 (150 × 210 mm) · 1 zastavení palety pro bok i čelo · takt s etiketou A5 vč. tisku: bok 4 s, čelo 6 s · min. mezera mezi paletami 300 mm (360 mm se čtečkou kódů) · paleta musí při aplikaci stát · hmotnost 21 kg
Porovnání aplikátorů pro palety
Eidos uvádí pro etiketu A5 (150 × 210 mm) tyto takty, které zahrnují i 1,5 s tisku. Etiketa na čelo i bok vyžaduje u aplikátorů ROTOR a 3-SIDES dvě zastavení palety, DELTA-V zvládne obě strany při jednom zastavení:
- ROTOR Short — bok 2,5 s, čelo 4 s, min. mezera mezi paletami 760 mm
- ROTOR Long — bok 3,5 s, čelo 5,5 s, min. mezera mezi paletami 1 030 mm
- 3-SIDES — bok 4 s, čelo 7,5 s, min. mezera mezi paletami 500 mm
- DELTA-V — bok 4 s, čelo 6 s, min. mezera mezi paletami 300 mm (360 mm se čtečkou)
Ovládání a propojení s linkou
Systém se ovládá 7" barevným kapacitním dotykovým panelem, který je napájený po ethernetovém kabelu (PoE) a lze ho magneticky připevnit do nejpohodlnější polohy. Místo panelu lze použít i webový prohlížeč na PC nebo v mobilu. Rozhraní je k dispozici ve 13 jazycích včetně češtiny a nabízí přehledné ikony, nápovědu a vizuální diagnostiku tiskárny i aplikátoru.
Etikety se navrhují v programu EASYCODE32 nebo LABELCRAFT, tiskárnu lze ovládat také přes knihovny ELIB32/64 nebo NiceLabel. PTS přijímá i soubory ZPL z programů BarTender, CODESOFT, LabelView, BAR-ONE, COLOS nebo Manage.ID, takže ji lze snadno začlenit do stávajícího systému tisku etiket. Data přijímá po síti Ethernet, přes Wi-Fi, RS232 nebo z USB flash disku. Tisk a aplikaci může spustit fotobuňka, PLC, příkaz po síti, nožní pedál nebo tlačítko. Pro napojení na řízení linky slouží 10 vstupů (včetně dvou bezpečnostních) a 5 výstupů.
Volitelně lze na pad nebo tiskovou jednotku namontovat čtečku čárových kódů, která ověří čitelnost každého vytištěného kódu.
Jak vybrat aplikátor
- LINEAR — paleta nebo krabice stojí, etiketa na jeden bok
- ROTOR — paleta nebo velká krabice, čelo a bok, případně pomalý pohyb do 6 m/min
- ROTOR FAST — krabice na dopravníku za pohybu až 30–36 m/min, menší etikety
- 3-SIDES — paleta stojí, etikety na dvě nebo tři strany
- DELTA-V — bok i čelo palety při jednom zastavení, programovatelná poloha, málo místa mezi paletami
Systém tisku EIDOS PTS obsahuje:
- Tiskovou jednotku PTS nebo PTS-XT (LH nebo RH) s tiskovou hlavou 4", 5" nebo 6"
- Aplikátor zvoleného typu
- 7" dotykový ovládací panel s kabelem
- Napájecí zdroj 48 V (AC/DC adaptér nebo zdroj na DIN lištu) s kabely
- Regulátor tlaku stlačeného vzduchu
